ヘーベシーベ
ヘーベシーベはドイツ製の金物を用いた高性能な引き戸です。

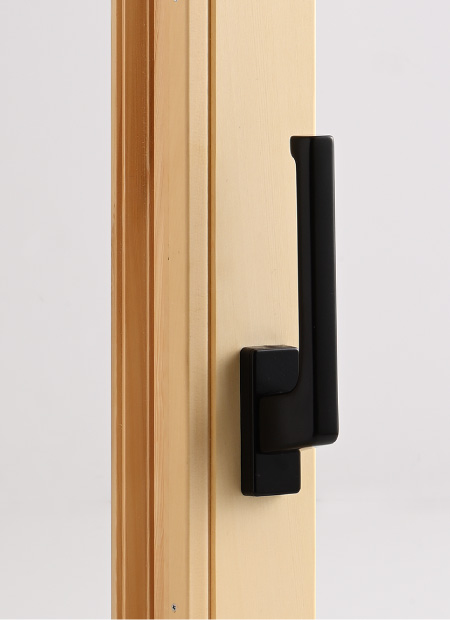

ハンドルと戸車が連動しており、ハンドルを180度回転させることで障子が上下します。
この機構により、開ける際には障子が持ち上がり軽やかに動きます。
閉めると障子が下がりガスケット(気密材)が枠に密着することで高い気密性を確保します。
障子1枚の最大面積は約7㎡、最大重量は400kgのため、大きなサッシの製作が可能です。
引違い・片引き・引分け・引込みなど、さまざまなバリエーションにより、大きな開口を実現できます。
性能
製作範囲(枠外寸法)
TW:1400mm~6000mm / TH:1000mm~3400mm障子1枚最大面積約7㎡、最大重量400kg
断熱性能
障子見込56mm
ペアガラス(FL4+A12+Low-E4)
樹脂スペーサー、アルゴンガス入り
形式 | 熱貫流率(W/㎡K) | |
---|---|---|
サッシ Uw | ガラス Ug | |
へーベシーベ | 1.64 | 1.30 |
障子見込68mm
ペアガラス(FL4+A16+Low-E4)
樹脂スペーサー、アルゴンガス入り
形式 | 熱貫流率(W/㎡K) | |
---|---|---|
サッシ Uw | ガラス Ug | |
へーベシーベ | 1.54 | 1.20 |
障子見込68mm
トリプルガラス(Low-E4+A12+FL4+A12+Low-E4)
樹脂スペーサー、アルゴンガス入り
形式 | 熱貫流率(W/㎡K) | |
---|---|---|
サッシ Uw | ガラス Ug | |
へーベシーベ | 1.24 | 0.73 |
障子見込80mm
トリプルガラス(Low-E4+A16+FL4+A16+Low-E4)
樹脂スペーサー、アルゴンガス入り
形式 | 熱貫流率(W/㎡K) | |
---|---|---|
サッシ Uw | ガラス Ug | |
へーベシーベ | 1.00 | 0.64 |
- サッシの熱貫流率はガラスの性能やサッシの大きさによって変わります。
- 上記は参考値です。詳細はお問い合わせください。
防火性能
ペアガラス
[耐熱結晶化+Low-E]
認定番号 | 形式 | 最大サイズ(枠外寸法) |
---|---|---|
EB-3606 | へーベシーベ(引違い) | TW3200xTH3200 |
トリプルガラス
[耐熱結晶化+ダブルLow-E]
認定番号 | 形式 | 最大サイズ(枠外寸法) |
---|---|---|
申請中 | へーベシーベ(引違い) | TW3200xTH2700 |
